產品概述：

防爆性能符合 -CENELEC標準 -IEC標準適用于 1區和2區 21區和22區
防爆類型IIB，IIC
殼體類型G、X、Q、T、K
產品采用主、副腔結構，主腔為正壓腔，內裝用戶所需的電器元件和防爆必須的檢壓傳感系統、通風布氣系統、氣壓調節系統等；副腔內裝防爆換氣自控系統、防爆電源自切換系統、防爆報警系統、防爆壓力顯示系統、進出氣源連接口，自供氣規格產品的副腔內還裝有防爆供氣裝置；

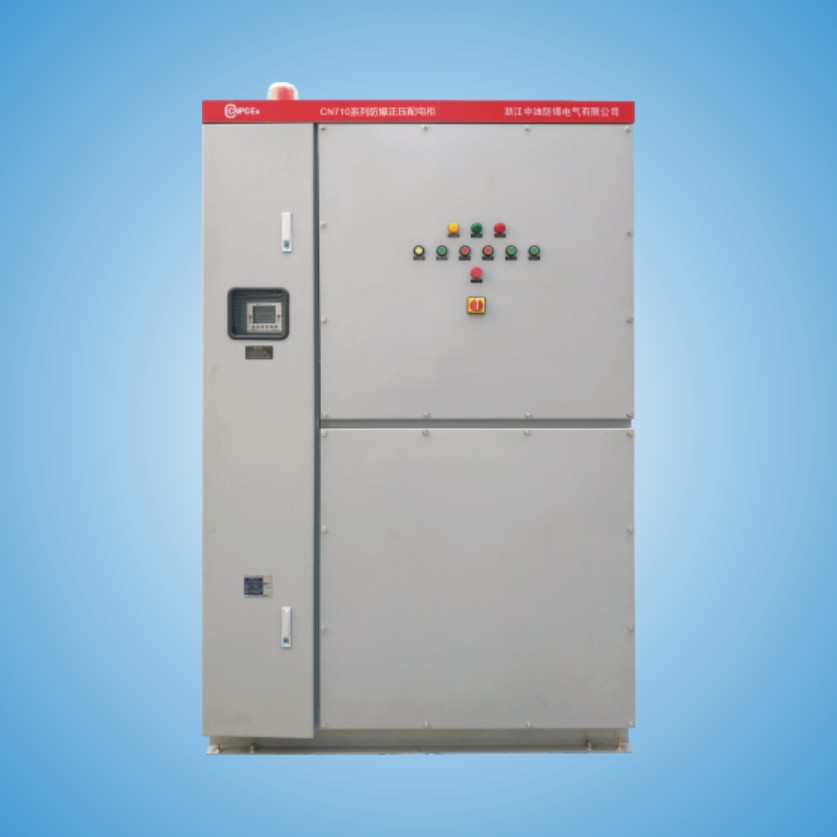

柜式產品采用GGD柜架，主副腔為左、右結構，電纜溝座式安裝，下進線、前門操作，后門檢修；

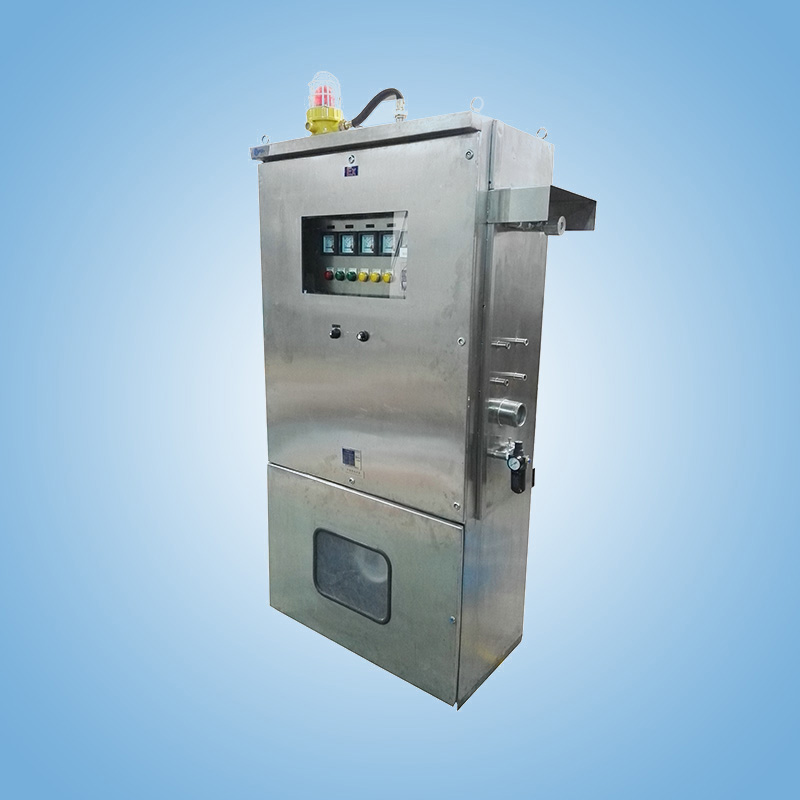

箱式產品采用優質鋼板焊接結構，主、副腔為上、下結構,掛式安裝，下進線，前門操作和檢修；
柜式和琴式產品后門均采用快速開門裝置，方便用戶安裝和檢修。

產品執行標準：

工作原理：

采用介質隔離點燃源達到電器防爆目的是正壓通風柜的防爆原理。即：把用戶所有的電器元件裝在一個充滿正壓力潔凈介質的殼體內，使外部環境中易燃易爆的混合性氣體物質無法接觸到電器元件在正常工作時所產生的電火花或危險溫度，從而達到電器防爆的目的。
本產品采用主、副腔結構，主腔為正壓腔，內裝用戶所需的電器元件和防爆必須的檢壓傳感系統、通風布氣系統、氣壓調節系統等，副腔內裝防爆換氣自控系統、防爆電源自切系統、防爆報警系統、防爆壓力顯示系統、進出氣源連接口，自供氣規格產品的副腔內還
裝有防爆供求裝置。
CN710系列正壓柜設置換氣連鎖，產品投運前，只有經過主腔內腔換氣，并達到規定的時間和換氣量后，確保主腔內部吹去了易燃易爆氣體，副腔才能受電，并開始檢測主腔氣壓，確保產品投運時電器元件已被潔凈介質有效隔離。
用戶提供氣源時，須配備潔凈或惰性氣體氣源，一般情況下用戶現場的儀表氣源可滿足要求。氣源壓力為0.2～0.8MPa或0.2～0.5MPa(根據主腔容積大小確定)。
產品適用電源系統為交流三相四線制380V/220V系統及所有弱電系統，不適用于更高電壓系統。
Pz型系列正壓柜為專用于2區而設計的一種正壓防爆柜，Pz系列和Px系列相比，省略了檢查換氣時間的安全裝置，僅標明了換氣的時間，由用戶在主腔通電前按要求進行操作；另外，當內部氣壓低于100Pa時，自控系統自動報警(聲光)，并開啟進氣，自內部氣壓降
到60Pa時，系統不自動斷電，繼續報警。用戶訂貨時，應提供電氣原理圖、控制原理圖，內裝元件品牌、產品的面板元件布置圖、進出口規格、數量。

說明：該產品主要配置大電流發熱模塊、PLC、變頻器、儀器儀表、顯示器等發熱元件，因這些元件工作時溫度超高，會導致電器元件使用壽命縮短，而此箱具有空氣流通進行散熱，從而使柜體內的溫度降低到正常工作值，保證電路系統的正常工作。
